FAブランド“TARACO”出荷担当こぼれ話 taracoのひとり言

2011年8月17日

あれば便利な銘板

[テーマ:エポック], [テーマ:ラミネート銘板], [テーマ:実際の使用例]

パソコン印刷銘板の特徴を活かして、ちょっとした絵文字 や 記号 に、
配色 を組合わせて、機械装置の取り扱いに当たって、
より確実な操作をサポートする、あれば便利なオリジナル銘板を紹介。


寸法単位 : mm
裏面 : 粘着テープ付


アナログ調整器の設定つまみの設定値ポイント指示銘板





2011年3月 9日

ボリューム用銘板

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板], [テーマ:実際の使用例]

取付穴Φ9 ボリューム用銘板

*仕様:Φ9 ボリューム用ラミネート銘板

*重貼構造 : PETベース板 + シルバーPPラベル + 透明保護フィルム



*サイズ:Φ38 取付穴Φ9 厚1mm

*印刷仕様:インクジェットプリンタ

*税抜単価:200円(別途配送料)

*梱包単位:1袋/10枚入

*納期:ご用命後3日以内発送







2011年3月 8日

取付穴Φ6 トグルスイッチ取付用操作パネル銘板

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板], [テーマ:実際の使用例]

トグルスイッチ取付用操作パネル銘板

*仕様:Φ6トグルスイッチx8個取付用操作パネル銘板

*重貼構造:アクリルベース板+白PET合成紙+透明ラミネートフィルム


*サイズ:W 205 x H35 x D2 (単位:mm)

*レーザープリンタ印字


*参考単価:1,500円(別途配送料)

*納期:ご用命後3日以内発送









2011年1月25日

印刷銘板のメリット

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板]


下の画像は、本日のお客さまと交わしました生のFAX。

パソコン印刷銘板のメリットととして、
制作納入前にFAXで確認作業ができるので、
例えば、納品されて開封してみたら・・・ビックリだったとか、
単純な誤字・脱字のポカミスを未然に予防できます。



FAXだと、ほぼ実寸で確認頂けます。

フォントサイズが下に下がってゆくに連れて、
少しづつ大きくなっているのが わかって頂けますか?

既設盤の入替えということで、
既設盤の銘板の大きさに合せたいということで、
今回、上記のような数種類のサンプル文字を作成させて頂きました。

本日のお客さまは、一番上の銘板文字をご選定頂きました。

印刷銘板の特徴が活用できることであれば、
どうぞ気軽にご相談ください。


2010年8月18日

テプラ 12mm で作るラミネート銘板

[テーマ:ラミネート銘板]

■スティック(短冊)銘板

鍛造 ・ 鋳造ラインといった粉塵や塵埃の多い環境で使用できて、
簡単に、現場で作れる、スティック(短冊型)銘板のご紹介。

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

|01 基本構成


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

|02 作成手順

    テプラを使って、文字テープ(ラベル)を作成
    ※推奨 : 透明テープ


    文字テープ(ラベル)を白色ベース板に貼る

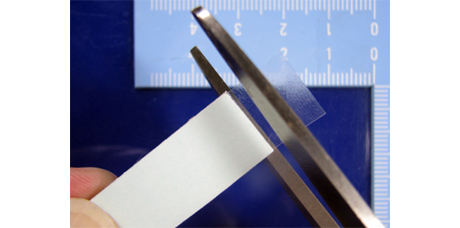

   白色ベース板からはみ出した、テプラテープの余白をカット

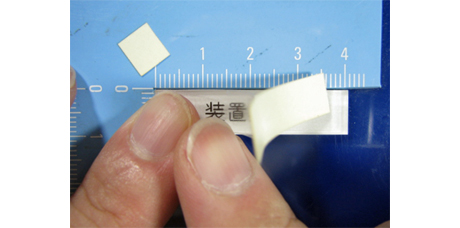

   透明ラミネートフィルムを重ね貼りして、印字面をラミネートコート


    三層保護構造のスティック銘板完成!


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

|03 仕様と価格

1) 品名 : テプラ 12mm用白色ベース板
  ・サイズ H12 X W50 X D2mm
  ・型 式 A2W-12X50
  ・材 質 アクリル樹脂
  ・特 記 強力接着テープ付
  ・販売単位 @3,900- [ 1袋 : 30枚入 ]

2) 品名 : キングジム製テプラ透明ラベル
  ・型 式 ST12K
  ・特 記 お客さま所掌範囲

3) 品名 : 透明ラミネートフィルム
  ・サイズ H12 X W50
  ・フィルム厚 100μ
  ・型 式 LMF-12X50
  ・材 質 透明PET樹脂(ポリエチレンテレフテレート)
  ・特 記 剥離紙側に仮止め用剥離線付き
  ・販売単位 @1,300- [ 1袋 : 30枚入 ]


2010年8月17日

テプラ 9mm で作るラミネート銘板

[テーマ:ラミネート銘板]

■スティック(短冊)銘板

鍛造 ・ 鋳造ラインといった粉塵や塵埃の多い環境で使用できて、
簡単に、現場で作れる、スティック(短冊型)銘板のご紹介。

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

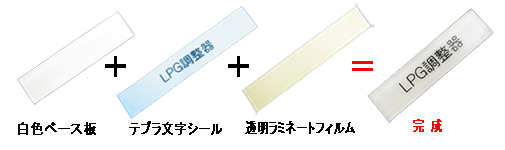

|01 基本構成


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

|02 作成手順

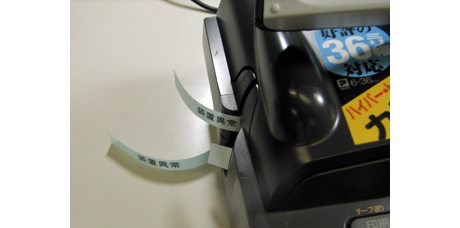

    テプラを使って、文字テープ(ラベル)を作成
    ※推奨 : 透明テープ


    文字テープ(ラベル)を白色ベース板に貼る

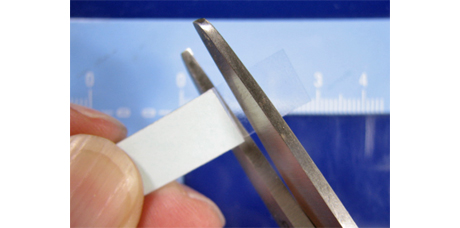

   白色ベース板からはみ出した、テプラテープの余白をカット

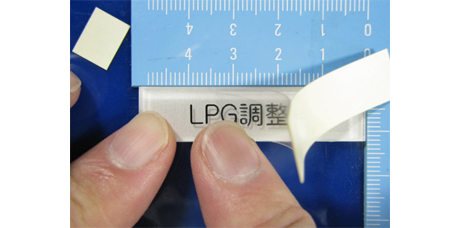

   透明ラミネートフィルムを重ね貼りして、印字面をラミネートコート

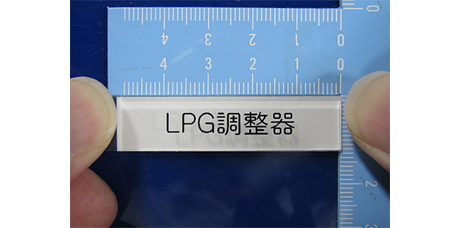

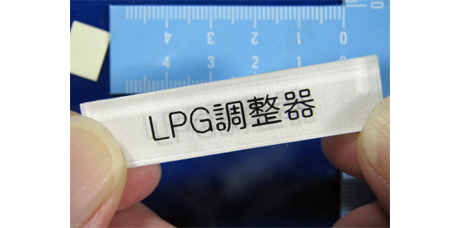

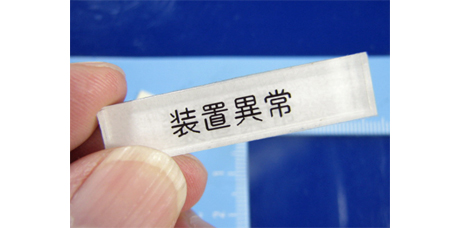

    三層保護構造のスティック銘板完成!


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

|03 仕様と価格

1) 品名 : テプラ 9mm用白色ベース板

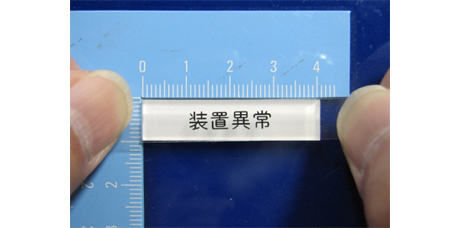

  ・サイズ H9 X W40 X D2mm
  ・型 式 A2W-09X40
  ・材 質 アクリル樹脂
  ・特 記 強力接着テープ付
  ・販売単位 @3,000- [ 1袋 : 30枚入 ]

2) 品名 : キングジム製テプラ透明ラベル
  ・型 式 ST9K
  ・特 記 お客さま所掌範囲

3) 品名 : 透明ラミネートフィルム
  ・サイズ H9 X W40
  ・フィルム厚 100μ
  ・型 式 LMF-09X40
  ・材 質 透明PET樹脂(ポリエチレンテレフテレート)
  ・特 記 剥離紙側に仮止め用剥離線付き
  ・販売単位 @1,000- [ 1袋 : 30枚入 ]


2010年7月14日

もの造りを応援させてください。

[テーマ:ラミネート銘板]


■お客さまから、メールでの制作依頼の事例紹介

銘板製作をお願いします。
製作図面を添付します。

現地での受取りにしたいので、
下記住所へ送って頂きたいのですが、可能でしょうか?
12日〜14日まで宿泊しますので、
13日か14日に受取り出来ると有難いです。

東横イン○×△□
  住所:−−−−−−−−−−−−−
  TEL : −−−−−−−
  FAX :−−−−−−−

宜しくお願いします。

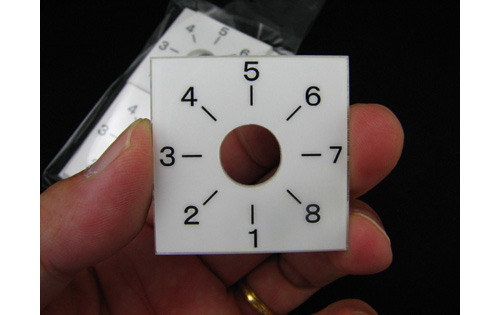

・ロータリースイッチ用ラミネート銘板
・型式 : WLMN-40X40-C12(裏面接着テープ付き)
・単価 : ¥500-


・ロータリースイッチ用ラミネート銘板
・型式 : WLMN-36VX2(裏面接着テープ付き)
・単価 : ¥360-

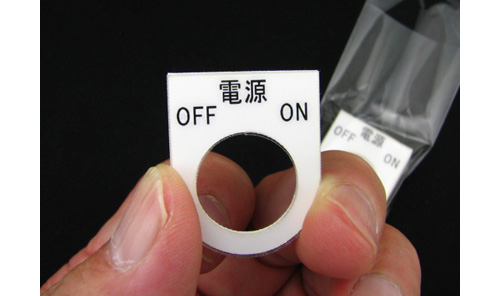

・Φ16だるまラミネート銘板
・型式 : WLMN-16-2-t1
・単価 : ¥340-


わたし共TARACOに、是非、気軽に、ご相談ください。

熱意と誠意と創意をもって、応対させて頂きます。


2010年5月14日

沖縄でも....「タラコ銘板」

[テーマ:「 タラコで作ってもらう 」], [テーマ:「 自分で作れる 」], [テーマ:サンドイッチ銘板], [テーマ:ラミネート銘板]

「 タラコ銘板 の 上手な使い分け事例 」 紹介
※ご提供: 沖縄オートメーション株式会社

かれこれ10年近いおつき合いになる ?沖縄オートメーション? さま

今回紹介の事例では、以下2種類の 「タラコ銘板」 をチョイス、ご採用頂きました。

 ■ 自分で作る 「サンドイッチ銘板」

 ■ タラコに作ってもらう 「ラミネート銘板」




┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

 ■ 自分で作る 「サンドイッチ銘板」

・製品名 : スティック型サンドイッチ銘板  2機種

・型 式 : TRC-124
・単 価 : @6,500- / 1袋(50枚入)[サイズ:12×40mm]

・型 式 : TRC-2150
・単 価 : @2,600- / 1袋(20枚入)[サイズ:21×50mm]




┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

 ■ タラコに作ってもらう 「ラミネート銘板」

・製品名 : タイトル型ラミネート銘板

・型 式 : WLMN-20×120

・単 価 : @600- / 1枚 [サイズ:20×120×2mm]

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

 ■ 自分で作る 「サンドイッチ銘板」

 ■ タラコに作ってもらう 「ラミネート銘板」


2010年4月19日

銀地 オペレーションパネル

[テーマ:「 タラコで作ってもらう 」], [テーマ:ゴールド/シルバー/ヘアライン], [テーマ:ラミネート銘板], [テーマ:中国語・多国語対応], [テーマ:実際の使用例]


TARACO の オペレーションパネル銘板   ※ご提供 : 有限会社岸田商店

■ TARACOへの問合せ

 ・ ポンチ絵FAXに、下記コメント付記
 ・ 仕 様 : 銀地 黒文字 / ハングル文字有
 ・ サイズ : W100 X H200 X D3 (単位:mm)
 ・ 加工特記 : Φ5穴_4ケ所  Φ16穴_4ケ所 角面面取り
 ・ 数 量 : 4枚

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌



・ ベース材 : 透明アクリルプレート 厚 3mm

・ 印字素材 : レーザープリンタラベル<シルバーツヤ消し>
         A・one製 品番:31035

・ ラベル保護材 : タラコ透明PETラミネートフィルム 厚100μ

・ 印字データ作成ソフト : CorelDRAW

・ 価格 :  オペパネ(略称 オペレーションパネル)ラミネート銘板
       型式 : WLMN-100 X 200 X 3
       @4,600-

※注文金額合計 20,000円未満は、別途送料

・ 数量 : 1枚〜  ※数量ディスカウント有

・ 納期 : ご下命後3日以内出荷

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌


2010年4月17日

中国向け中古機械電気設備船積み前検査

[テーマ:「 タラコで作ってもらう 」], [テーマ:サンドイッチ銘板], [テーマ:フィルム銘板], [テーマ:ラミネート銘板], [テーマ:中国語・多国語対応], [テーマ:実際の使用例]


CCIC・JAPAN 中古プレス機械船積み委託検査

■ TARACOへの問合せ

中国向け出荷プレス機械で、CCIC・JAPANで検査を受けましたが、
銘板を中国語にすることと、非常停止のボタンを黄色にするよう指示ありました。
お手数ですが、中国語に変換のうえ、下記、銘板製作お願いします。

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

【 改善前 】 プレス機械/操作卓

【 改善後 】 プレス機械/操作卓


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

【 改善前 】 プレス機械/主制御部

100417_銘板 改善前.jpg

【 改善後 】 プレス機械/主制御部


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

【 総費用 】

1) スティックサントイッチ銘板 WTRC-124P @230 X16枚 ¥3,680-
2) スティックサンドイッチ銘板 WTRC-0824P @230 X4枚  ¥920-
3) だるまサンドイッチ銘板 WTRC-30P @220 X3枚 ¥660-
4) 非常停止用ラミネート銘板 WLMN-75V @1,100 X1枚 ¥1,100-
5) タラコ中国語銘板     CRF-CHN       @0 X24枚  ¥0-

合計...¥6,360-(税抜)+代金引換配送料¥1,000-

【 所要期間 】

ご用命後、3日以内出荷

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

** ポチっ♪ で 「 日中翻訳辞典 」 紹介頁に進みます **


2010年4月 6日

新提案!タラコ ケーブル銘板

[テーマ:ケーブル銘板], [テーマ:タラコからの提案], [テーマ:ラミネート銘板], [テーマ:耐候性向上]


タラコからの新提案! テプラで作る 「 タラコ ケーブルラミネート銘板 」

■ タラコ ケーブルラミネート銘板とは ・・・

[1] 耐水・耐候性並びに柔軟性に優れた PET樹脂 を基材に採用

[2] テプラPROテープ 18mm 24mm 36mm の3機種に対応

[3] 透明フィルムを手貼りラミネートして、テプラ印字面の保護と耐候性を強化

[4] コストの大幅カットを実現

┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌








┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌


画像クリックで、価格・作成手順の詳解に進みます


2010年4月 5日

スティック (短冊) 型ラミネート銘板

[テーマ:「 自分で作れる 」], [テーマ:ラミネート銘板]

「 スティック (短冊) 型ラミネート銘板 」 の作成手順の紹介

■タラコスティック型ラミネート銘板完成画像
・サイズ : H21 X W50 X D2
・完成型式 : WLMN-21X50


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

■作成方法の紹介

[1] 銘板作成素材

   ※銘板文字印字済み ペリペリシート (タラコ銘板作成専用シート)
    ・品名 : A6判ペリペリシート
    ・型式 【販売単位】 : QLS-2150-Q 【1袋/8シート入(4枚取/1シート)】
    ・単価 【納期】 : 1袋 @1,940- 【在庫品】

   ※白色アクリルベース板
    ・寸法 : H21 × W50 × D2 (単位:mm)
    ・型式 【販売単位】 : A2W-2150 【1袋/10枚入】
    ・単価 【納期】 : 1袋 @1,200- 【在庫品】

   ※透明PETラミネートフィルム
    ・寸法 : H21 × W50 × D2 (単位:mm)
    ・型式 【販売単位】 : LMF-2150 【1袋/10枚入】
    ・単価 【納期】 : 1袋 @200- 【在庫品】


[2] 透明PETラミネートフィルムの仮止め部分の剥離紙をはがす
※画像クリックで、剥離紙をはがすアニメーションがご覧頂けます。


[3] ラミネートフィルムの仮止め部を固定
※画像クリックで、位置合せと仮止めのアニメーションがご覧頂けます。


[4] 透明ラミネートフィルムで印字面をラミネートする
※画像クリックで、ラミネートのアニメーションがご覧頂けます。


[5] ラミネートできたラベル銘板をペリペリシートからペリペリ♪切り取る
※画像クリックで、ペリペリアニメーションがご覧頂けます。


[6] アクリルベース板にラベル銘板の仮止め部固定
※画像クリックで、位置決め仮止めアニメーションがご覧頂けます。


[7] ラベル銘板をアクリルベース板に貼り付けたら、完成です♪
※画像クリックで、手貼り完成アニメーションがご覧頂けます。


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

下の画像クリックで、ラミネート銘板詳解頁へリンクします。


2010年4月 1日

自分で作れる ケーブル銘板

[テーマ:ケーブル銘板], [テーマ:ラミネート銘板], [テーマ:耐候性向上]

現場で作れる、テプラで作れる 「ケーブル銘板」のご紹介

■テプラで作った 「タラコケーブル銘板」 の事例


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

■作成方法の紹介

[1] テプラで、ケーブル銘板仕様ラベル作成
※テプラPROテープカートリッジ 黒字白文字 SD24K での作成紹介


[2] 幅24mmテプラ用ケーブル銘板作成素材
   ★幅18mm/36mmテプラ用も、標準ラインナップ
   ※白色アクリルベース板    W80 X H37 X D3 (単位:mm)
   ※透明PETラミネートフィルム  W80 X H36 X D0.1(単位:mm)
   ※幅24mmテプラ ラベルシール  同上 [1] にて作成のもの


[3] テプララベルの剥離紙をはがす


[4] 白色ベース板に、テプララベルシールを貼る


[5] 白色ベース板へ テプララベル貼り付け完了


[6] 白色ベース板の両端から、はみだした余分なシール部分を切り落とし


[7] 透明PETラミネートフィルムの仮止め部分の剥離紙をはがす


[8] 透明ラミネートフィルムとテプラ銘板の位置合わせ後、仮止め部を貼り付けて固定
   ※画像クリックで、仮止めのアニメーションがご覧頂けます。



[9] 厚100μ透明PETフィルムを手貼りラミネートすることで、テプララベルを保護
   ※画像クリックで、ラミネートのアニメーションがご覧頂けます。



[10] 仕上げ処理をする
    ※画像クリックで、仕上げ処理アニメーションがご覧頂けます。


[11] 現場で、テプラで作る ケーブル銘板 の完成♪



2010年3月29日

不要な銘板のリサイクル、リユースが可能に。

[テーマ:「 自分で作れる 」], [テーマ:タラコからの提案], [テーマ:ラミネート銘板], [テーマ:実際の使用例]

「 だるまラミネート銘板 」 に見る? 不要銘板 ?の再生、再利用のご紹介

■不要になった銘板
※彫刻銘板でも、タラコ銘板でも構いません。


■印字済みペリペリシートに、透明ラミネートフィルムを手貼り
※画像をクリックすると、手貼りアニメーションがご覧頂けます。


■ペリペリする要領で、ラベル銘板切り離し
※画像クリックで、ペリペリ切り離すアニメーションがご覧頂けます。


■ラベル銘板を不要銘板に手貼りする
※画像クリックで、ラベル銘板手貼りアニメーションがご覧頂けます。


■不要になった銘板の再生完成!
※画像クリックで、手貼りの仕上げがご覧頂けます。


┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌┌

下の画像クリックで、ラミネート銘板詳解頁へリンクします。


2010年3月26日

インバーター外部周波数設定器用目盛板

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板]

「 ボリューム用ラミネート銘板 」 紹介

・ 用途  : インバーター外部周波数設定器用目盛板

・ 適合ポテンショメータ : 東京コスモス電機製 RA/RV30シリーズ





・ ベース材 : しろふきアクリルプレート (単位:mm)
        W45 X H45 X 2t (中心穴Φ9.5)

・ 印字素材 : レーザープリンタ専用タラコペリペリシート

・ ラベル保護材 : タラコ透明PETラミネートフィルム 厚100μ

・ 印字データ作成ソフト : CorelDRAW10 ( PDFカタログ支給 )

・ 価格 :  ボリューム用ラミネート銘板
        W45 X H45 X 2t (中心穴Φ9.5)
        型式 : WLMN-45X45X2  @500-

※注文金額合計 20,000円未満は、別途送料

・ 数量 : 1枚〜  ※数量ディスカウント有

・ 納期 : ご下命後5日以内出荷


2010年3月24日

ボリューム用ラミネート銘板

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板]

「 ボリューム用ラミネート銘板 」 紹介




・ ベース材 : しろふきアクリルプレート (単位:mm)
        Φ30 X 2t (中心穴Φ13)

・ 印字素材 : レーザープリンタ専用タラコペリペリシート

・ ラベル保護材 : タラコ透明PETラミネートフィルム 厚100μ

・ 印字データ作成ソフト : CorelDRAW10 ( FAX手書きポンチ絵支給 )

・ 価格 :  ボリューム用ラミネート銘板
        Φ30 X 2t (中心穴Φ13)
        型式 : WLMN-30VX2  @340-

※注文金額合計 20,000円未満は、別途送料

・ 数量 : 1枚〜  ※数量ディスカウント有

・ 納期 : ご下命後5日以内出荷


2010年3月18日

ロータリースイッチ用ラミネート銘板

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板]

「 ロータリースイッチ用ラミネート銘板 」 紹介  ※ご提供 :  株式会社 I M D






・ ベース材 : しろふきアクリルプレート (単位:mm)
        Φ80 X 2t (中心穴Φ16)

・ 印字素材 : レーザープリンタ専用タラコペリペリシート

・ ラベル保護材 : タラコ透明PETラミネートフィルム 厚100μ

・ 印字データ作成ソフト : AutoCAD ( I M D様 支給 )

・ 価格 :  ローターリースイッチ用ラミネート銘板
        Φ80 X 2t (中心穴Φ16)
        型式 : WLMN-80VX2  @1,100-

※注文金額合計 20,000円未満は、別途送料


・ 数量 : 1枚〜  ※数量ディスカウント有

・ 納期 : ご下命後3日以内出荷


2010年3月16日

タイトル型ラミネート銘板

[テーマ:「 タラコで作ってもらう 」], [テーマ:「 ラベルマイティ 」], [テーマ:ラミネート銘板]


「 タイトルタイプのラミネート銘板 」 紹介  ※ご提供 :  株式会社エージーピー



・ ベース材 : しろふきアクリルプレート ※両面テープ付  (単位:mm)
        40H X 250W X 2t  手元開閉器盤
        20H X 100W X 2t  凍結防止ヒーター

・ 印字素材 : レーザープリンタ専用タラコペリペリシート

・ ラベル保護材 : タラコ透明PETラミネートフィルム 厚100μ

・ 印字データ作成ソフト : ジャストシステム製 ラベルマイティ10

・ 価格 : ※注文金額合計 20,000円未満は、別途送料

        40H X 250W X 2t     型式 : WLMN-40X250X2 @2,000-
        20H X 100W X 2t     型式 : WLMN-20X100X2 @500-

・ 数量 : 1枚〜  ※数量ディスカウント有

・ 納期 : ご下命後3日以内出荷


2010年3月15日

スティック型ラミネート銘板

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板]


「 スティックタイプのラミネート銘板 」 紹介  ※ご提供 :  新電子工業株式会社

新電子 スティックラミネート銘板_2.jpg


・ ベース材 : しろふきアクリルプレート ※両面テープ付
        8H X 30W X 2t
        8H X 60W X 2t
        8H X 80W X 2t
        13H X 130W X 2t    (単位:mm)

・ 印字素材 : レーザープリンタ専用タラコペリペリシート

・ ラベル保護材 : タラコ透明PETラミネートフィルム 厚100μ

・ 印字データ作成ソフト : CorelDRAW

・ 価格 : ※注文金額合計 20,000円未満は、別途送料

        8H X 30W X 2t     型式 : WLMN-08X30X2 @200-
        8H X 60W X 2t     型式 : WLMN-08X60X2 @230-
        8H X 80W X 2t     型式 : WLMN-08X80X2 @250-
       13H X 130W X 2t     型式 : WLMN-08X130X2 @370-

・ 数量 : 1枚〜  ※数量ディスカウント有

・ 納期 : ご下命後3日以内出荷


2010年1月28日

IDEC製非常停止ボタン用銘板を中国語銘板に変える

[テーマ:「 タラコで作ってもらう 」], [テーマ:ラミネート銘板], [テーマ:中国語・多国語対応], [テーマ:実際の使用例]


写真は、IDEC XAシリーズ非常停止用押ボタンスイッチ [Φ16]
型式 : HAAV-J27

◆表面からの画像

◆裏面からの画像


写真は、TARACOラミネート銘板 型式 : WLNP-HAAV-C27 1枚 @300-

◆表面からの画像


センターの穴を、ペリペリ音がなるような要領で、抜き取ります。

◆センターの穴を抜き取った画像

裏返して、仮貼り部側の剥離紙を剥がします。

◆仮貼り部側の剥離紙を剥がしている画像

表に返して、非常用押ボタン銘板に重ねていきます。

◆仮貼り部が接着しないように少し注意を払いながら、位置合わせをします。

位置が合ったら、仮貼り部側を指で擦すって接着固定した後、残りの主接着部側の接着に入ります。

◆仮貼り部固定後、残っている主接着部側を反転させて、残った剥離紙を飛ばします。

ラベル全面をしっかり指で擦って定着させたら、完成です。

◆中国語/簡体字 「緊急停止」 銘板に早変わり


「これで、立会検査に間に合うよ!」 そんなお声が、わたし達TARACOの発電機です。


2009年12月 7日

赤地白文字/だるまラミネート銘板

[テーマ:「 自分で作れる 」], [テーマ:「銘作くん」 ワンポイントアドバイス], [テーマ:ラミネート銘板]

■ 30Φ だるま ラミネート 「非常停止」 用銘板 (完成品)


自分で作って、1枚 173.75円 〜

品名 : だるまラミネート銘板用白色アクリルベース板
型式 : A2W-30-1   ( A2W-30-1P )
数量 : 10枚/袋    ( 1枚/個装 )
売価 : 1,000円/袋  ( 150円/個装 )
単価 : 100円/枚   ( 150円/枚 )
納期 : 即日出荷

品名 : だるまラミネート銘板用ペリペリシート
型式 : PLS-30-Q1
数量 : 1袋/10シート入 (16枚取/1シート)
売価 : 7,000円/袋
単価 : 700円/1シート @700円 ÷ 16枚取 = 43.75円〜
納期 : 即日出荷

品名 : だるまラミネート銘板用ラミネートフィルム
型式 : LMF-30-1   ( LMF-30-1P )
数量 : 100枚/袋   ( 1枚/個装 )
売価 : 3,000円/袋  ( 60円/個装 )
単価 : 30円/枚    ( 60円/枚 )
納期 : 即日出荷


                    ◆◇◆ 作成手順の紹介 ◆◇◆



【 銘作くん3.0 】
[ラミネート銘板] − [30Φ用 QLS-30-Q1]選択
[拡張設定] − [背景色] パレットから赤色選択

銘板の背景色が写真のように選択色 (この場合、赤色) へと変わります。


銘板文字の入力前に、[背景色] の上の [文字色] を選択、
文字色 (この場合、白色) をパレットから選択、

銘板文字が選択色(白色)で、作成入力となります。


銘板文字の作成入力が完了で、
カラーレーザープリンターに、該当のペリペリシート をセットして印刷。

写真は、印刷済み ペリペリシート


印刷済みペリペリシート に 透明ラミネートフィルム 手貼り、
ペリペリして、ラベル銘板を採り出します。


だるま白色ベース板 に 該当のラベル銘板 を手貼りしたら、完成です。



** ポチッ♪で、ラミネート銘板の構造の説明に進みます **


カレンダー
  • 2013年7月
    1 2 3 4 5 6
    7 8 9 10 11 12 13
    14 15 16 17 18 19 20
    21 22 23 24 25 26 27
    28 29 30 31
最近の記事
テーマ
アーカイブ
コメント
トラックバック

盤屋さんの社長のブログ TARAKOのこんなところで活躍 犬が好き!人が好き!看板犬"もも"のブログ アイデアのタマゴを育てます。 TARACO
